Anemostaty kasetonowe DH-PT i okrągłe DHA

Opis

naw anem 17 2Opis:

- elementy konstrukcyjne wykonane z blachy ocynkowanej,
- kierownice strugi wykonane z tłoczonego aluminium,
- nawiew poziomy lub pionowy - płynnie regulowane kierownice strugi powietrza,
- malowane proszkowo na kolor biały (RAL 9016),
- możliwość bezpośredniego podłączenia do instalacji - nie wymaga skrzynki rozprężnej,
- łatwy montaż - wymiar dostosowany do standardowego sufitu podwieszanego (DH-PT).

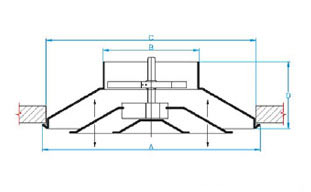

WYMIAR NAWIEWNIKA ØA [mm] ØB [mm] ØC [mm] D [mm]
160 300 160 275 85
200 415 200 375 103
250 520 250 475 140

 Charakterystyka anemostatów DS:

WYDAJNOŚĆ
[m3/h]
WIELKOŚĆ 160 200 250 300 350
100 Prędkość v [m/s] 2.56 1.24 0.75 0.49 0.26
Ps [Pa] 3 1 <1 <1 <1
Tmin [m] 0.41 0.28 0.23 0.2 0.18
Tmax [m] 1.3 1.19 1.15 1.13 1.11
NC [dB(A)] <15 <15 <15 <15 <15
150 V [m3/h] 3.84 1.86 1.12 0.74 0.39
Ps [Pa] 8 2 1 0 0
Tmin [m] 0.64 0.44 0.35 0.32 0.28
Tmax [m] 1.73 1.37 1.31 1.28 1.25
NC [dB(A)] 16 <15 <15 <15 <15
200 Prędkość v [m/s] 5.11 2.48 1.5 0.98 0.52
Ps [Pa] 14 3 1 0 0
Tmin [m] 0.86 0.59 0.48 0.44 0.36
Tmax [m] 1.76 1.55 1.46 1.42 1.38
NC [dB(A)] 23 <15 <15 <15 <15
250 V [m3/h] 6.39 3.1 1.87 1.23 0.65
Ps [Pa] 22 5 2 1 0
Tmin [m] 1.08 0.75 0.61 0.55 0.49
Tmax [m] 1.99 1.73 1.62 1.57 1.52
NC [dB(A)] 28 16 <15 <15 <15
300 Prędkość v [m/s] 7.67 3.71 2.25 1.47 0.78
Ps [Pa] 31 7 3 1 0
Tmin [m] 1.3 0.9 0.74 0.67 0.59
Tmax [m] 2.23 1.9 1.77 1.72 1.66
NC [dB(A)] 32 21 <15 <15 <15
350 V [m3/h] 8.59 4.33 2.625 1.72 0.91
Ps [Pa] 42 10 4 2 0
Tmin [m] 1.52 1.06 0.86 0.78 0.69
Tmax [m] 2.46 2.08 1.93 1.86 1.79
NC [dB(A)] 36 24 16 <15 <15
400 Prędkość v [m/s] 10.23 4.95 3 1.96 1.04
Ps [Pa] 55 13 5 2 1
Tmin [m] 1.74 1.21 0.99 0.9 0.8
Tmax [m] 2.69 2.26 2.08 2.01 1.93
NC [dB(A)] 39 27 19 <15 <15
450 V [m3/h] 11.51 5.57 3.37 2.21 1.17
Ps [Pa] 70 16 6 3 1
Tmin [m] 1.96 1.37 1.12 1.02 0.9
Tmax [m] 2.92 2.44 2.24 2.16 2.06
NC [dB(A)] 42 30 22 <15 <15
500 Prędkość v [m/s] 12.79 6.19 3.74 2.45 1.3
Ps [Pa] 87 20 7 3 1
Tmin [m] 2.18 1.52 1.24 1.13 1
Tmax [m] 3.15 2.62 2.39 2.3 2.2
NC [dB(A)] 44 32 24 17 <15
600 V [m3/h] 15.34 7.43 4.49 2.94 1.56
Ps [Pa] 125 29 11 5 1
Tmin [m] 2.66 1.83 1.5 1.36 1.21
Tmax [m] 3.61 2.97 2.7 2.59 2.47
NC [dB(A)] 48 36 28 21 <15
700 Prędkość v [m/s]   8.67 5.24 3.431 1.82
Ps [Pa]   40 15 6 2
Tmin [m]   2.14 1.75 1.6 1.42
Tmax [m]   3.33 3.01 2.89 2.74
NC [dB(A)]   40 32 25 <15
800 V [m3/h]   9.91 5.99 3.92 2.08
Ps [Pa]   52 19 8 2
Tmin [m]   2.45 2.01 1.83 1.62
Tmax [m]   3.68 3.32 3.18 3.02
NC [dB(A)]   43 35 28 18
900 Prędkość v [m/s]   11.14 6.74 4.41 2.34
Ps [Pa]   66 24 10 3
Tmin [m]   2.76 2.26 2.06 1.83
Tmax [m]   4.04 3.64 3.47 3.29
NC [dB(A)]   46 38 31 20
1000 V [m3/h]   12.38 7.49 4.9 2.6
Ps [Pa]   81 30 13 4
Tmin [m]   3.07 2.52 2.29 2.04
Tmax [m]   4.39 3.95 3.77 3.56
NC [dB(A)]   48 40 33 23
1100 Prędkość v [m/s]     8.24 5.39 2.86
Ps [Pa]     36 15 4
Tmin [m]     2.77 2.52 2.24
Tmax [m]     4.26 4.06 3.83
NC [dB(A)]     42 35 25
1200 V [m3/h]     8.99 5.88 3.12
Ps [Pa]     43 18 5
Tmin [m]     3.03 2.76 2.45
Tmax [m]     4.57 4.35 4.1
NC [dB(A)]     44 37 27
1300 Prędkość v [m/s]     9.74 6.37 3.38
Ps [Pa]     50 21 6
Tmin [m]     3.28 2.99 2.65
Tmax [m]     4.88 4.64 4.38
NC [dB(A)]     46 39 29
1500 V [m3/h]     11.23 7.36 3.91
Ps [Pa]     67 29 8
Tmin [m]     3.79 3.45 3.07
Tmax [m]     5.5 5.23 4.92
NC [dB(A)]     49 42 32
1700 Prędkość v [m/s]       8.34 4.43
Ps [Pa]       37 10
Tmin [m]       3.92 3.48
Tmax [m]       5.81 5.46
NC [dB(A)]       45 35
2000 V [m3/h]       9.81 5.21
Ps [Pa]       51 14
Tmin [m]       4.61 4.1
Tmax [m]       6.69 6.28
NC [dB(A)]       49 39

- T [m] - zasięg podany kolejno dla prędkości 0,50 m/s, 0,25 m/s
- Ps [Pa] - ciśnienie statyczne
- NC [dB] - głośność przy przyjętym tłumieniu pomieszczenia 10 dB

regulacja wypływu strugi:
Anemostaty kasetonowe DH-PT i DHA charakteryzują się możliwością płynnej regulacji kierownic powietrza poprzez obrót części środkowej. Dzięki tej unikalnej funkcji nawiew powietrza można ukierunkować poziomo lub pionowo. Uzyskujemy przez to odpowiednie rozprowadzenie powietrza w pomieszczeniach niskich lub bardzo wysokich, jak również odpowiednie rozprowadzenia powietrza zimnego lub ciepłego.
