naw anem 18 2Opis:
- elementy konstrukcyjne wykonane z aluminium,
- malowane proszkowo na kolor biały (RAL 9016),
- odpowiednie do nawiewu ciepłego lub zimnego powietrza,
- możliwość łatwego ustawiania kierunku nawiewanego powietrza,
- odpowiednie do systemów o zmiennej ilości powietrza,
- lekka waga nawet przy dużym gabarycie,
- łatwy montaż i regulacja dzięki unikalnym rozwiązaniom konstrukcyjnym.

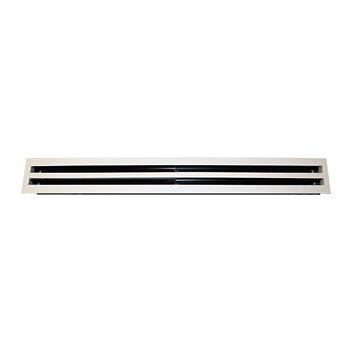

Aluminiowe nawiewniki szczelinowe SDML, mają możliwość odpowiedniego ukształtowania kierunku wypływu strumienia, co daje dużą elastyczność w ich zastosowaniu. Również ten typ nawiewników sprawdza się przy nawiewie ciepłego lub zimnego powietrza, a łatwość regulacji wypływu zapewnia skuteczność działania przy systemach o zmiennej wydajności. Nawiewniki szczelinowe SDML standardowo są oferowane w prostych modułach o zadanych długościach, ale dla zachowania pełnej harmonii aranżacji wnętrza Centrum Klima S.A. może zaoferować nawiewniki szczelinowe o dowolnych kształtach (patrz zdjęcie). Są one wykonywane na specjalne zamówienie wg dostarczonego przez klienta szablonu. Opcjonalnie nawiewniki SDML mogą być wyposażone w skrzynki rozprężne.

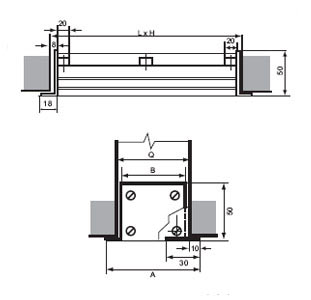

WYMIAR ANEMOSTATU
[mm]
WYMIAR PRZYŁĄCZA LxH
[mm]
A
[mm]
B
[mm]
2 SLOTY 130 x 1022 990x102 130 102
3 SLOTY 175 x 1022 990x145 175 145
4 SLOTY 220 x 1022 990x190 220 190



Charakterystyka anemostatów SDML:



ROZMIAR [mm] CHARAKTERYSTYKA
2 SLOTY 130 x 1022 V [m3/h] 65 130 205 270
Ps [Pa] 1 3 8 14
NC [dB] - - 16 23
T poziom [m] 0,3 - 0,9 - 3,7 1,6 - 3,7 - 7,1 3,7 - 5,3 - 9,0 4,6 - 7,1 - 10,5
T pion [m] 1,6 3,4 5,0 5,9
V [m3/h] 335 400 470 540
Ps [Pa] 22 32 43 57
NC [dB] 29 33 37 40
T poziom [m] 5,9 - 8,4 - 11,8 7,1 - 9,0 - 7,4 8,1 - 9,9 - 14,0 8,7 - 10,5 - 14,9
T pion [m] 6,8 7,4 8,1 8,7

3 SLOTY 175 x 1022 V [m3/h] 100 200 300 400
Ps [Pa] 1 3 8 14
NC [dB] - - 18 25
T poziom [m] 0,6 - 1,6 - 4,3 2,5 - 4,3 - 8,7 4,3 - 6,5 - 11,2 5,9 - 8,7 - 13,0
T pion [m] 2,2 4,0 6,2 7,4
V [m3/h] 505 605 710 805
Ps [Pa] 22 32 43 57
NC [dB] 30 35 39 42
T poziom [m] 7,1 - 10,2 - 14,3 8,7 - 11,1 - 15,8 9,9 - 12,1 - 17,1 10,5 - 13,0 - 18,3
T pion [m] 8,4 9,0 9,9 10,5

4 SLOTY 220 x 1022 V [m3/h] 130 270 401 540
Ps [Pa] 1 3 8 14
NC [dB] - - 19 26
T poziom [m] 0,9 - 1,9 - 5,0 3,4 - 5,0 - 10,2 5,0 - 7,4 - 13,0 6,8 - 10,2 - 14,9
T pion [m] 2,5 4,7 7,1 8,7
V [m3/h] 670 805 940 1080
Ps [Pa] 22 32 43 57
NC [dB] 32 36 40 43
T poziom [m] 8,4 - 11,8 - 16,7 10,2 - 13,0 - 18,3 11,5 - 14,0 - 19,5 12,1 - 14,9 - 21,1
T pion [m] 9,6 10,5 11,2 12,1



NC [dB] WSPÓŁCZYNNIKI KOREKCYJNE DLA KROTNOŚCI DŁUGOŚCI
Krotność długości 2 4 6 8 10
Nawiew -3 0 +2 +3 +5
Wyciąg 0 +3 +5 +6 +8



T [m] WSPÓŁCZYNNIKI KOREKCYJNE DLA KROTNOŚCI DŁUGOŚCI
Krotność długości 2 4 8 10 12
Korekcja zasięgu 0.72 1.0 1.5 1.7 1.8



- T [m] - zasięg podany kolejno dla prędkości 0,75 m/s, 0,50 m/s, 0,25 m/s
- Ps [Pa] - ciśnienie statyczne
- NC [dB] - głośność przy przyjętym tłumieniu pomieszczenia 10 dB
