Opis

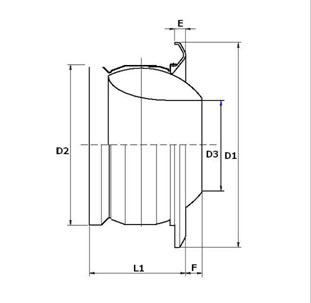

naw anem 01 2



Wymiar dyszy [mm] D1 D2 D3 E F L1
[mm]
100 162 98 50 10 -2 78
125 * 185 123 64 10 4 89
160 * 216 158 82 11 10 106
200 * 273 198 108 16 14 127
250 318 248 136 16 23 159
315 400 313 174 23 29 189
400 483 398 230 24 47 223


- materiał: aluminium, stal ocynkowana
- zastosowanie: obiekty wielkokubatorowe
- zasięg roboczy do 30 metrów
- niski poziom hałasu, duża wydajność
- możliwość ręcznej regulacji wypływu strugi
- lakierowana proszkowo

Parametry techniczne



Wielkość [mm] Zasięg strugi Końcowa prędkość powietrza [m/s]
10 m 20 m 30 m
Wydatek powietrza [m3/h] Strata ciśnienia [Pa] Poziom hałasu [db(A)] Wydatek powietrza [m3/h] Strata ciśnienia [Pa] Poziom hałasu [db(A)] Wydatek powietrza [m3/h] Strata ciśnienia [Pa] Poziom hałasu [db(A)]
100 - - - 93.6 86 29 140 175 41 0,25
125 - - - 122 71 25 180 136 36
160 82.8 11 <20 165 26 <20 250 98 35
200 104 - <20 220 29 <20 306 67 27
250 133 - <20 272 8.3 <20 382 34 22
315 180 - <20 350 11 <20 540 36 20
400 234 - <20 465 8.0 <20 702 13 <20
100 93.6 86 29 187 300 50 - - - 0,5
125 122 71 25 245 265 46 - - -
160 165 26 <20 330 113 44 497 200 55
200 220 29 <20 435 123 38 655 218 50
250 274 8.3 <20 548 63 34 825 112 45
315 350 11 <20 690 57 28 1055 104 40
400 464 8 <20 930 32 20 1394 69 33
100 187 300 50 - - - - - - 1,0
125 245 265 46 - - - - - -
160 330 113 44 - - - - - -
200 435 123 38 870 312 - - - -
250 548 63 34 1100 160 53 - - -
315 700 57 28 1400 150 48 2106 243 -
400 930 32 20 1860 123 42 2783 273 53

Montaż:

Dysze dalekiego zasięgu J-NS nadają się do montażu na przewodach prostokątnych i okrągłych. Wyposażone są w kołnierz blaszany nie przewiercany przymocowany za pomocą nitów co ułatwia montaż. Przed złączeniem należy włożyć uszczelkę. Dla bezpośrednich połączeń z rurami lub przewodami elastycznymi przewidziano króciec przyłączny. Średnica króćca jest dopasowana do handlowych wymiarów przewodów.
